恒壓供水泵屬于恒壓供水設備，在內部增加了一臺附屬小泵功能，在用水量不超過小泵出水量時有附屬小泵供水保壓，當用水量超過小泵出水量時，通過壓力傳感器感知管內流體壓力下降時，經分析運算后，微電腦控制器再根據運算結果輸出信號給變頻器，由變頻器控制變頻主泵運行并根據用水量調節水泵臺數，從而大幅度地節約電能和節水。

系統組成
　　早期的恒壓供水系統一般是由PLC或單片機為主，加以復雜的控制設備得以實現。而隨著變頻器技術的不斷發展，功能的不斷完善，簡單的恒壓供水系統不再依賴PLC或單片機控制系統。而僅僅依靠變頻器的內置功能即可實現這一控制任務。利用變頻器的PID閉環控制功能，配以壓力傳感器作為反饋裝置，即可實現對電機速度控制。從而實現供水壓力的恒定。

系統功能
　　以往的恒壓供水設備，往往采用帶有模入/模出的可編程控制器或PID調節器，PID算法編程難度大，設備成本高，調試困難。而采用帶有內置PID控制功能的變頻器作為恒壓供水設備的主控設備，降低了設備成本，提高了生產效率，節省了安裝調試時間。同時，為了保證水壓反饋信號值的準確、不失值，還可對該信號設置濾波時間常數，對反饋信號進行換算，使系統的調試非常簡單、方便。

　　經過分析決定，變頻器我們選用安邦信AMB-100系列的變頻器。

　　經過對整個系統的分析，變頻器我們選用安邦信公司生產的AMB-100系列的變頻器，該系列是適應多種工況的高品質、低噪聲、多功能通用變頻調速器。內置PID調節器，閉環控制系統結構簡單。壓力表我們選用YTZ-150電位器式遠程壓力表，安裝在水泵的出水管上，該壓力表適用于一般壓力表適用的工作環境場所，既可直觀測出壓力值，又可以輸出相應的電信號，輸出的電信號傳至遠端的變頻器。壓力表有紅、黃、藍三根引出線。

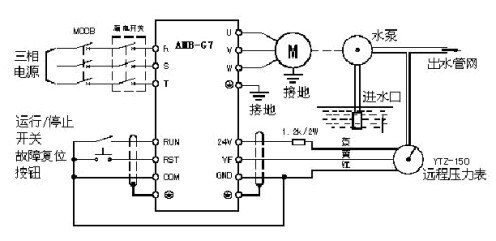

恒壓供水系統簡易接線圖

　　因為水泵的排水壓力與轉數二次成正比，對水泵實施轉速控制保持壓力，才能達到供水效果。目前采用變頻器對水泵電機的調速控制方式，是最理想、最經濟的一種方法。將變頻器應用于恒壓供水系統后，不僅減輕了工程人員的安裝勞動強度，而且縮短了調試時間，方便了用戶的使用，減少了投資，節省了電能，縮短了設備維護時間，提高了經濟效益。同時，變頻器的多種保護功能又可對電動機起到良好的保護。

　　1、變頻器輸出端U、V、W與電機之間勿需加裝交流接觸器，否則在變頻器的運行過程中，若接觸器進行ON、OFF時會產生大電流和引起過電壓。易損壞變頻器內的逆變橋功率模塊。此外，一般不必另加裝熱繼電器作過載保護（一臺變頻器驅動多臺電機時除外）。
　　2、變頻器額定容量與電動機額定功率的比數應是3：2為宜。小了影響有效力矩的輸出，大了高次諧波含量加大。
　　3、變頻器控制柜應安裝在干燥、通風良好的場地使用，并且要避免陽光直射。
　　4、當氣溫達到40oC以上時，變頻器控制柜內要正確安裝換氣扇。排氣扇應采用下進、上出的安裝方式，保證變頻控制柜內的正壓通風。
　　5、當電機低速運行時，為了散熱的需要，必要時要采取通風冷卻措施。
　　6、用絕緣電阻表（兆歐表）進行測量電機絕緣電阻時，要將變頻器接線端子U、V、W與電機接線斷開，切勿將測試電壓加到變頻器上，因電壓過高容易造成變頻器損壞。
　　7、在變頻器輸出頻率低時，輸出電壓也低，電壓降比例也大。因此，電纜的截面積要比沒有用變頻器作驅動電機用的電纜截面積大一級。電纜長度力度力求越短越好，不允許與控制線混放在一起敷設（使用屏蔽線除外）。
　　8、為了防止觸電和有效地抑制射頻干擾，變頻器外殼應良好地接地。
